LABORATORIO #9

DESCRIPCIÓN DEL LABORATORIO:

En este laboratorio observaremos como controlar un Display 7 segmentos desde el arduino por medio del integrado 74HC595 ya visto anteriormente, para mostrar los números del 0 a 9 dependiendo de la posición o el valor del potenciometro.

La señal del potenciometro es leída por un pin análogo del arduino y esta me definirá el numero que se debe mostrar, es decir, el arduino le manda una señal al integrado diciéndole como debe trabajar o que numero debe mostrar.

LISTA DE ELEMENTOS UTILIZADOS:
  • Un Arduino UNO
  • Una Protoboard
  • Dos Resistencias de 330 Ohmios
  • Un display 7 segmentos
  • Cable UTP
  • Un potenciometro de 10k
  • Un integrado IC 74HC595
DIAGRAMAS:

MONTAJE EN LA PROTOBOARD:




ESQUEMÁTICO:



FOTOGRAFÍAS DEL MONTAJE:

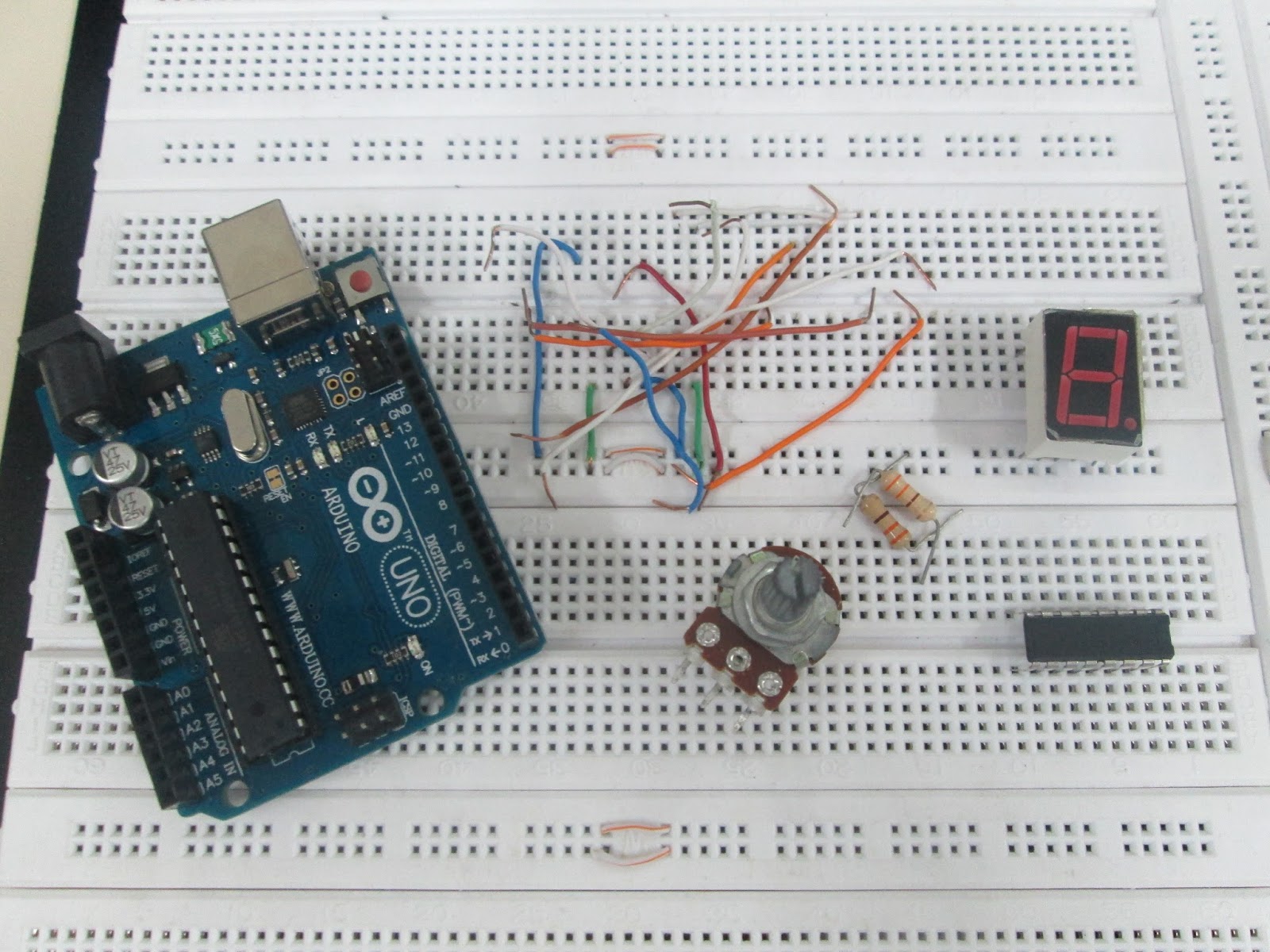

PASO #1: Seleccionar los elementos adecuados para realizar el laboratorio.


PASO #2: Conectar el display 7 segmentos y sus respectivos pines para energizarlo, como el display es anodo comun sus pines 3 y 8 van a la tierra

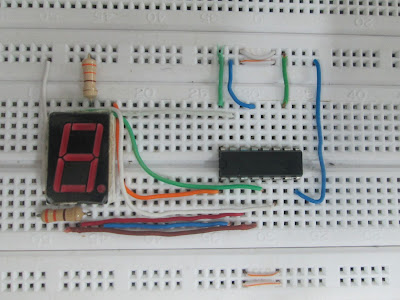

PASO #3: Conectar el display al integrado, los pines a,b,c,d,e,f y g del diplay van a las salidas del 74HC595 (pines 15,1,2,3,4,5,6,7).



PASO #4: Ahora conectamos el integrado 74HC595 con el arduino, para ello utilizamos los pines 2, 3 y 4 del arduino que irán conectados a los pines 12, 11 y 14, es decir:
  • pinLatch (12)  = 2
  • pinReloj (11) = 3
  • pinDato (14) = 4


PASO #5: Conectar el potenciometro de 10k al arduino, para ello debemos colocar el pin del medio del potenciometro al pin análogo que deseamos utilizar, en este caso A0  y los otros dos van a tierra y a vcc, de esta manera lo ultimo que se hace es polarizar todo desde el arduino, conectarlo y programarlo.


VÍDEO DEL MONTAJE:



CÓDIGO FUENTE EN ARDUINO:
